Bygge– og anmeldelsestegninger er tegninger som sendes inn til kommunen for å få godkjent et byggeprosjekt.Hensikten er å vise byggets plassering, utforming og forhold til lover og regler. Tegningene skal inneholde situasjonsplan med profiler, plantegning, fasadetegning, snittegning. Vi supplerer ofte med , 3d perspektiv, visualiserte arealtabeller.

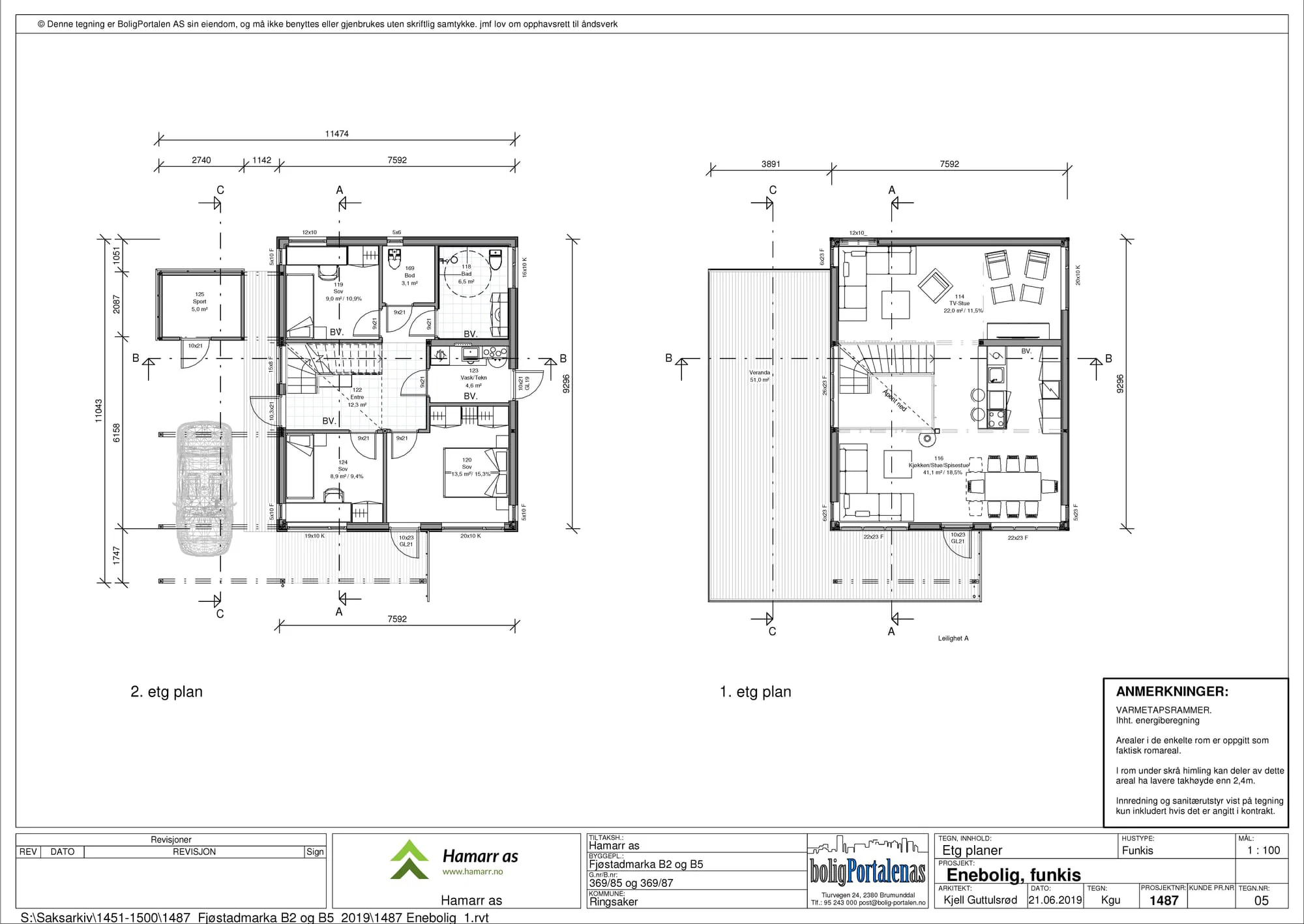

Tegninger av hvert plan i bygningen (krav til mål: 1:100). Plantegningene må inneholde:

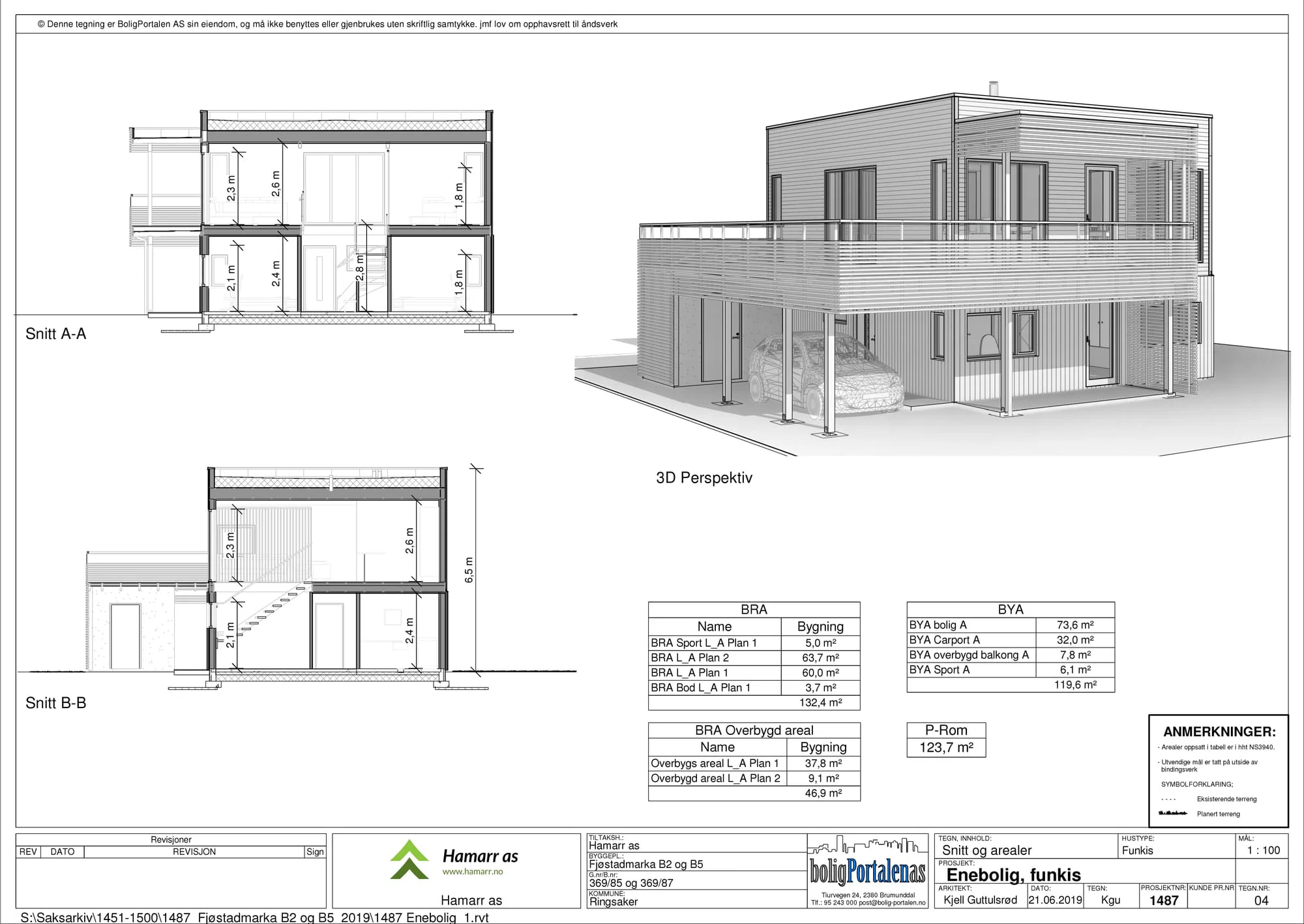

Viser hvor høyt tiltaket er, og tilpasningen til terrenget rundt boligen (krav til mål: 1:100). På snittegningene kreves:

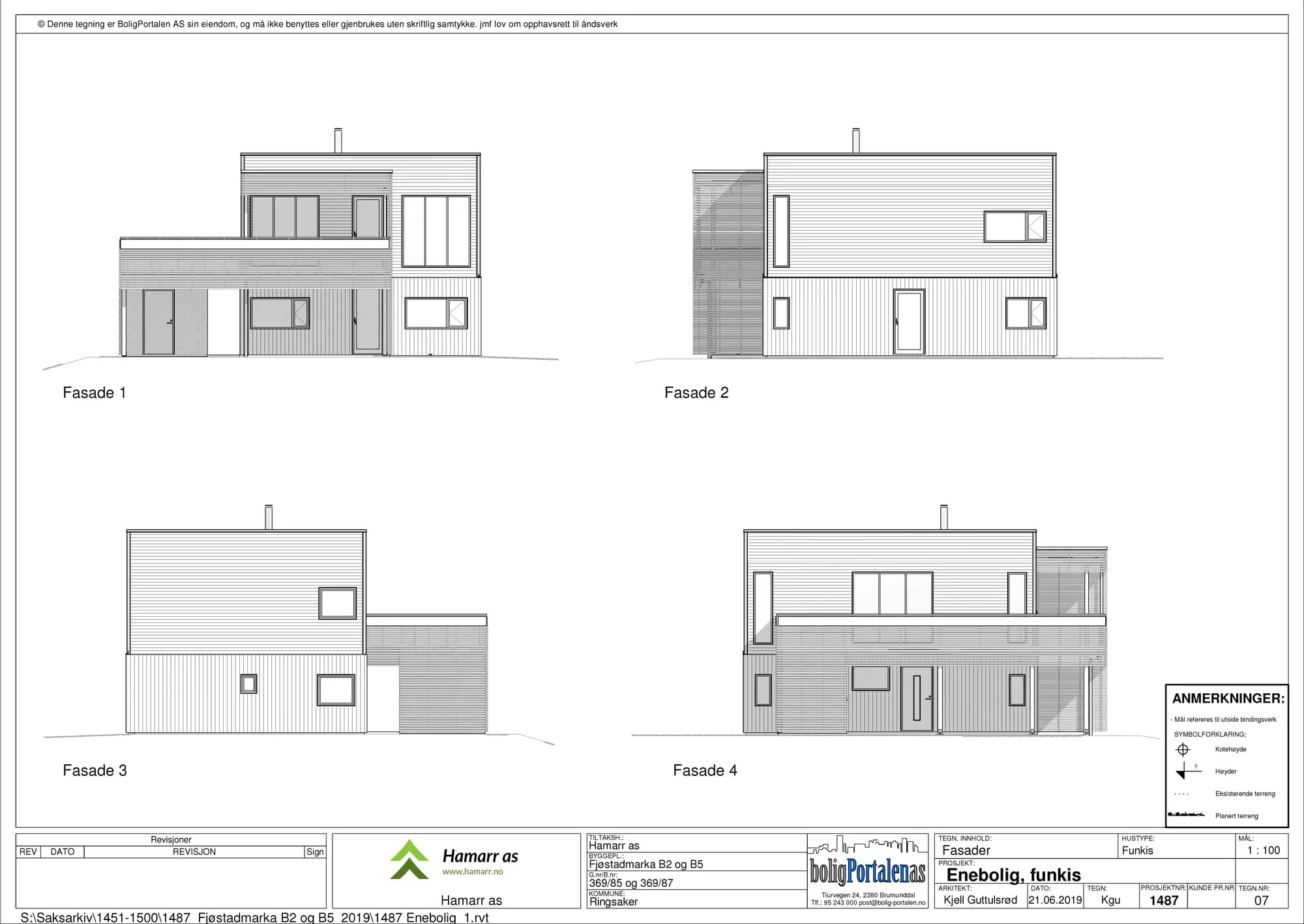

Illustrere bygningen og dens utforming (krav til mål: 1:100). Her vises bygningens eksteriørkarakter og materialvalg.

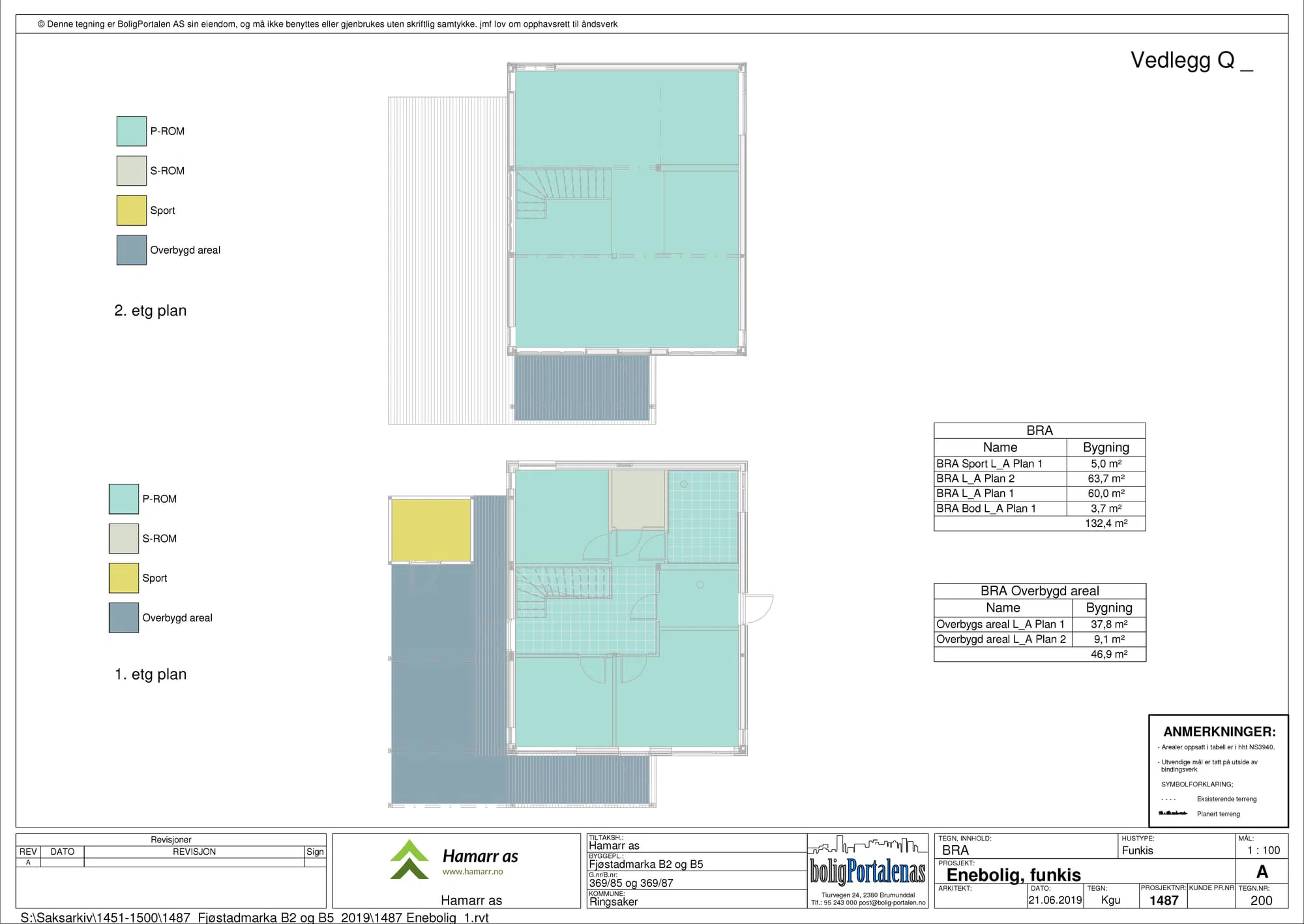

Vi visualiserer bruksarealet for dokumentasjon av oppgitte arealer.

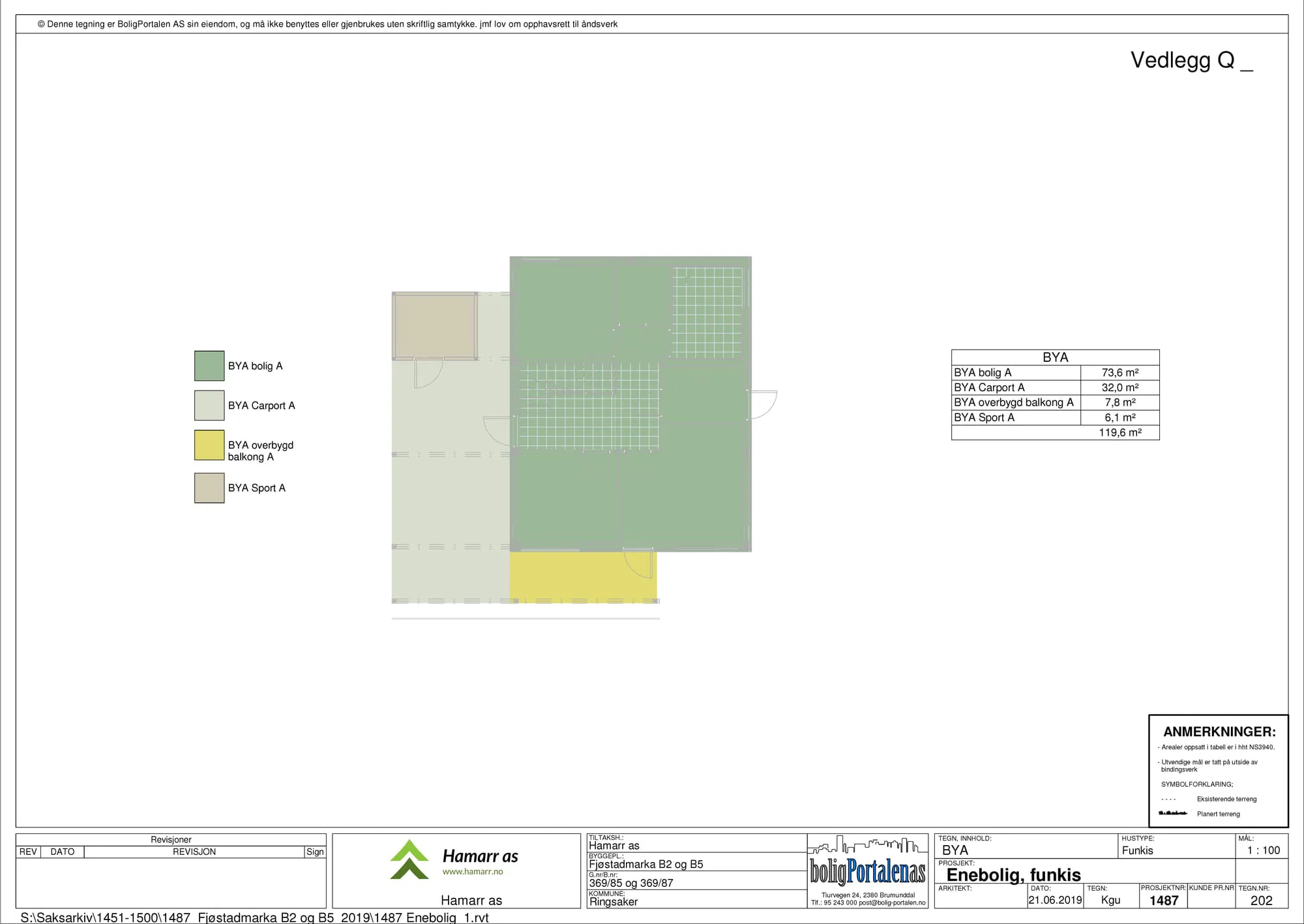

Vi visualiserer bebygd areal for dokumentasjon av oppgitte arealer.

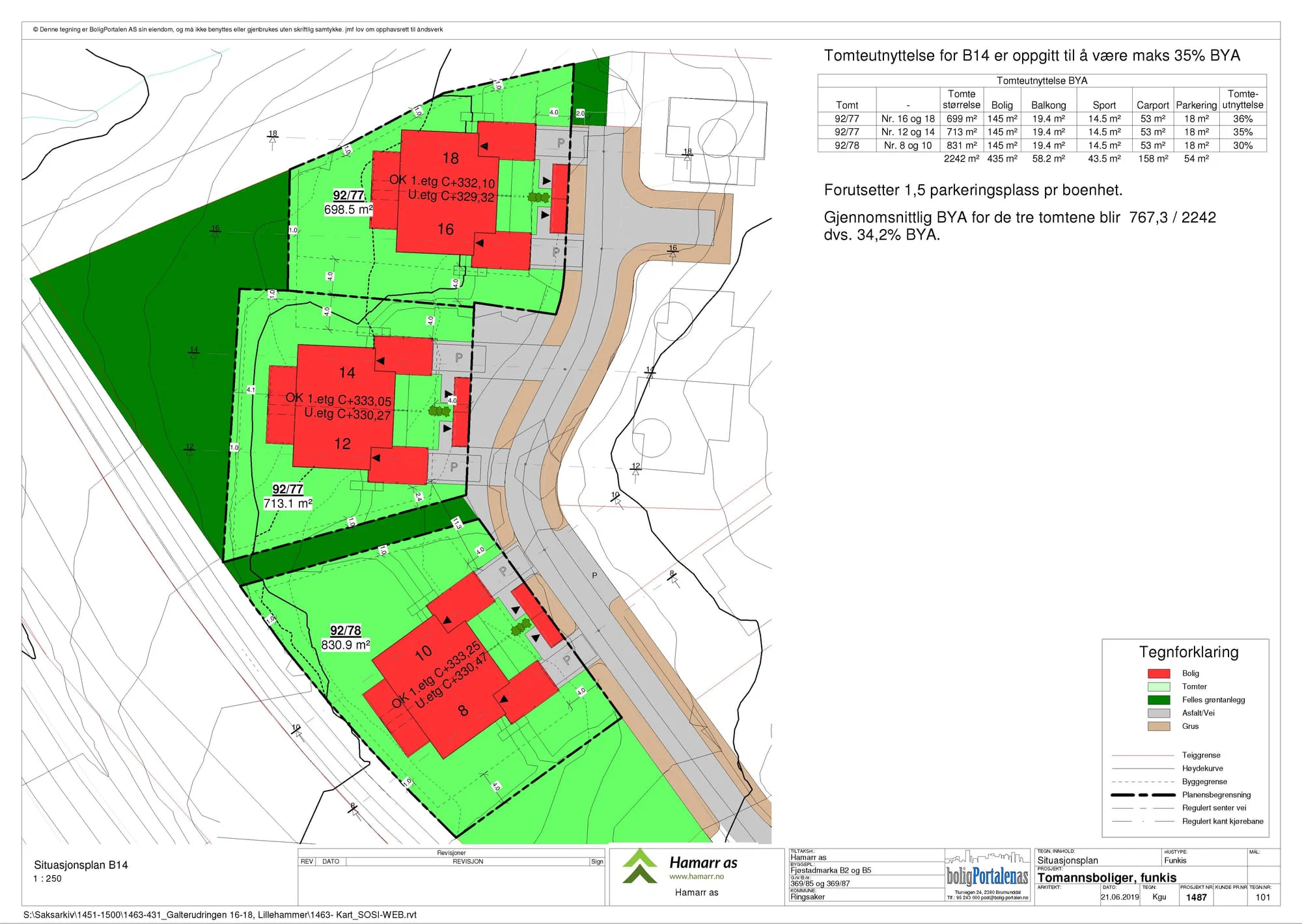

Situasjonsplan viser plasseringen av bygningen i forhold til det som ligger rundt, på grunnlag av situasjonskartet . Situasjonsplan skal inneholde:

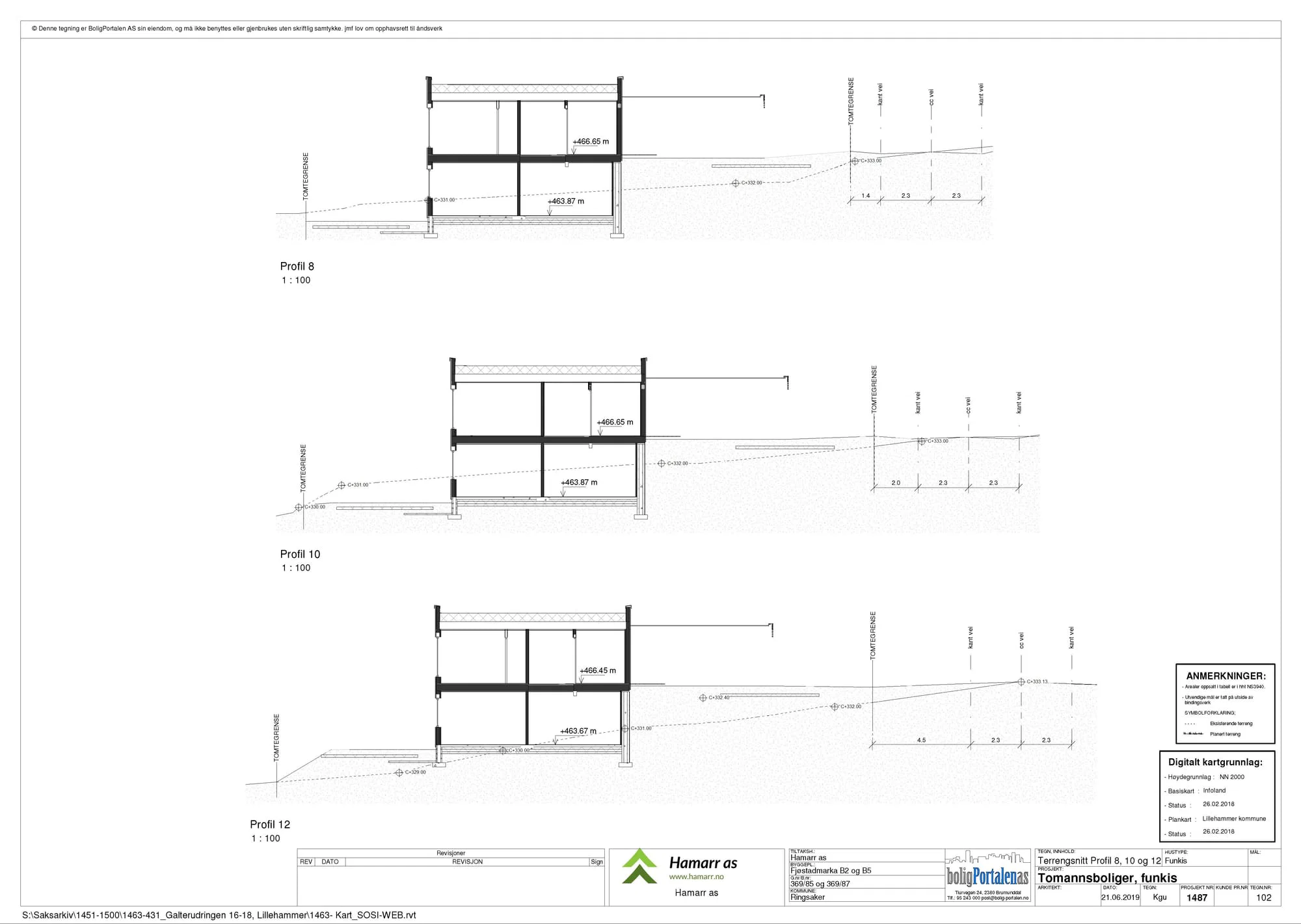

Terrengprofiler viser hvor høyt tiltaket er, og tilpasningen til terrenget rundt boligen. Profil skal inneholde:

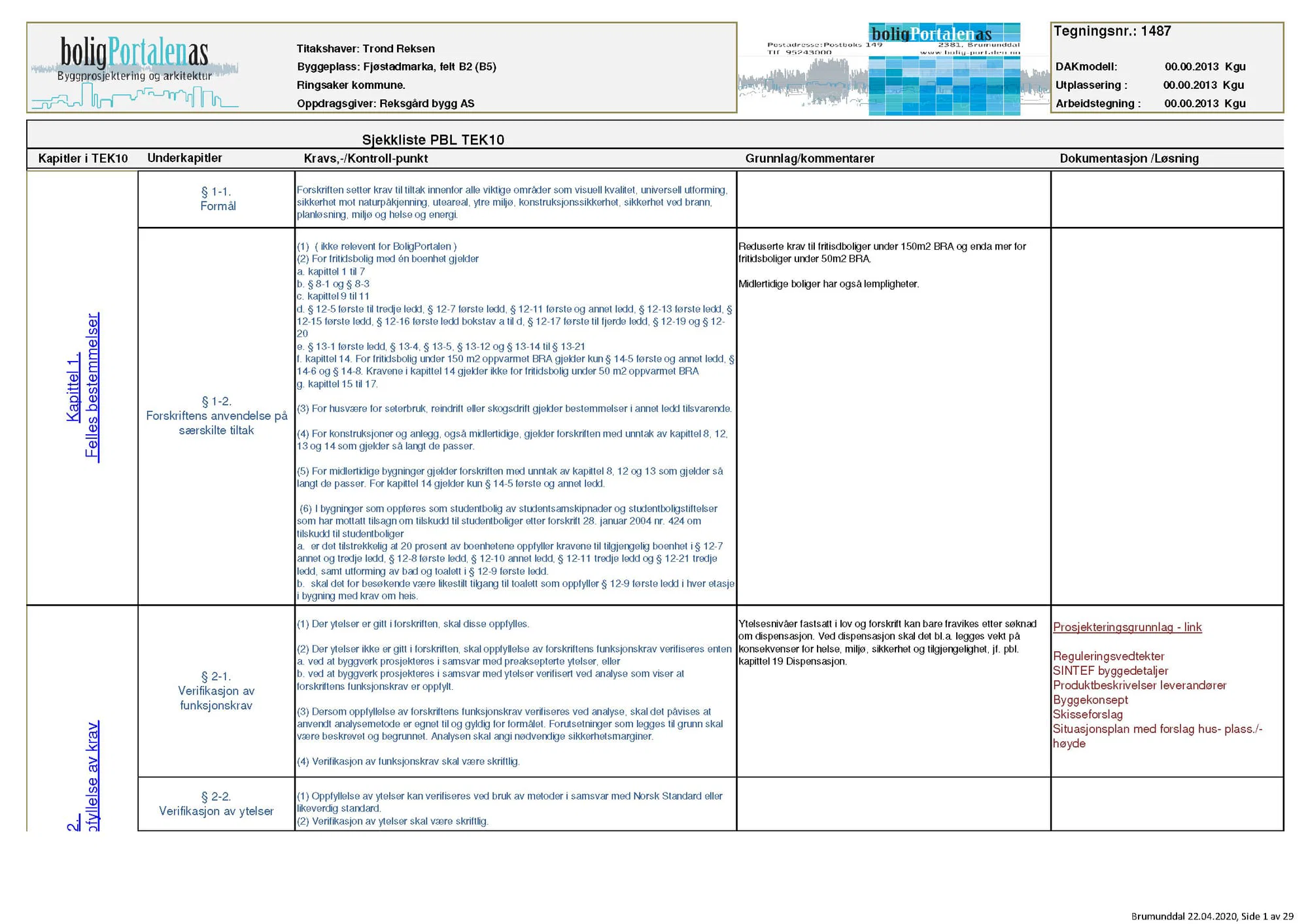

Prosjekteringen skal dokumenteres for gjeldene krav i teknisk forskrift (TEK).
